Clipping e Headroom: O Segredo para Mixagens Vivas e Dinâmicas

Eles parecem nomes de barbearias conceituais… mas um conhecimento básico de ambos torna sua vida mais fácil e suas faixas melhores

Gravar e misturar música é uma atividade mágica. É assim que transformamos nossas ideias em suas melhores versões possíveis. Embora seja superdivertido transformar sessões multicanal em canções vivas e vibrantes, existem algumas regras sem graça que devem (na maior parte do tempo) ser seguidas. Felizmente, elas na verdade tornam a vida em estúdio mais fácil e dinâmica.

As regras mais entediantes — mas imensamente úteis — referem-se a clipping (saturação) e headroom (margem dinâmica). Em outras palavras, o que acontece quando os sinais de áudio estão fortes demais… e a maneira como assumimos o controle disso.

O clipping pode ser uma pedra no sapato ou o segredo para fazer uma mixagem se destacar, um erro de reprodução indesejado ou a sonoridade que define uma era. O headroom, por sua vez, te dá espaço para se expressar com mixagem e processamento criativos.

Este artigo aborda tudo o que você precisa saber, desde o headroom na gravação digital, mixagem e masterização, até o uso do clipping para esculpir timbres e definir a sonoridade de gêneros musicais.

É tudo muito simples e, munido deste conhecimento — além de uma análise gratuita de faixas com o Mix Check Studio —, você poderá criar mixagens mais ricas e dinâmicas.

Clipping? Headroom? O que são?

Em termos simples, o clipping é o que acontece com uma forma de onda de áudio quando você força o sinal em um caminho analógico ou digital a um nível muito alto. Isso altera o som. Às vezes, queremos esse efeito. Em outras, não.

Pense no headroom, então, como o espaço que você tem para aumentar o nível de um sinal sem que ocorra distorção (clipping).

Para compreender bem ambos, vamos recapitular alguns conceitos básicos.

Formas de onda e picos

Todo som viaja em ondas. E todos os sinais de áudio — tanto analógicos quanto digitais — são representados por formas de onda correspondentes.

Formas de onda

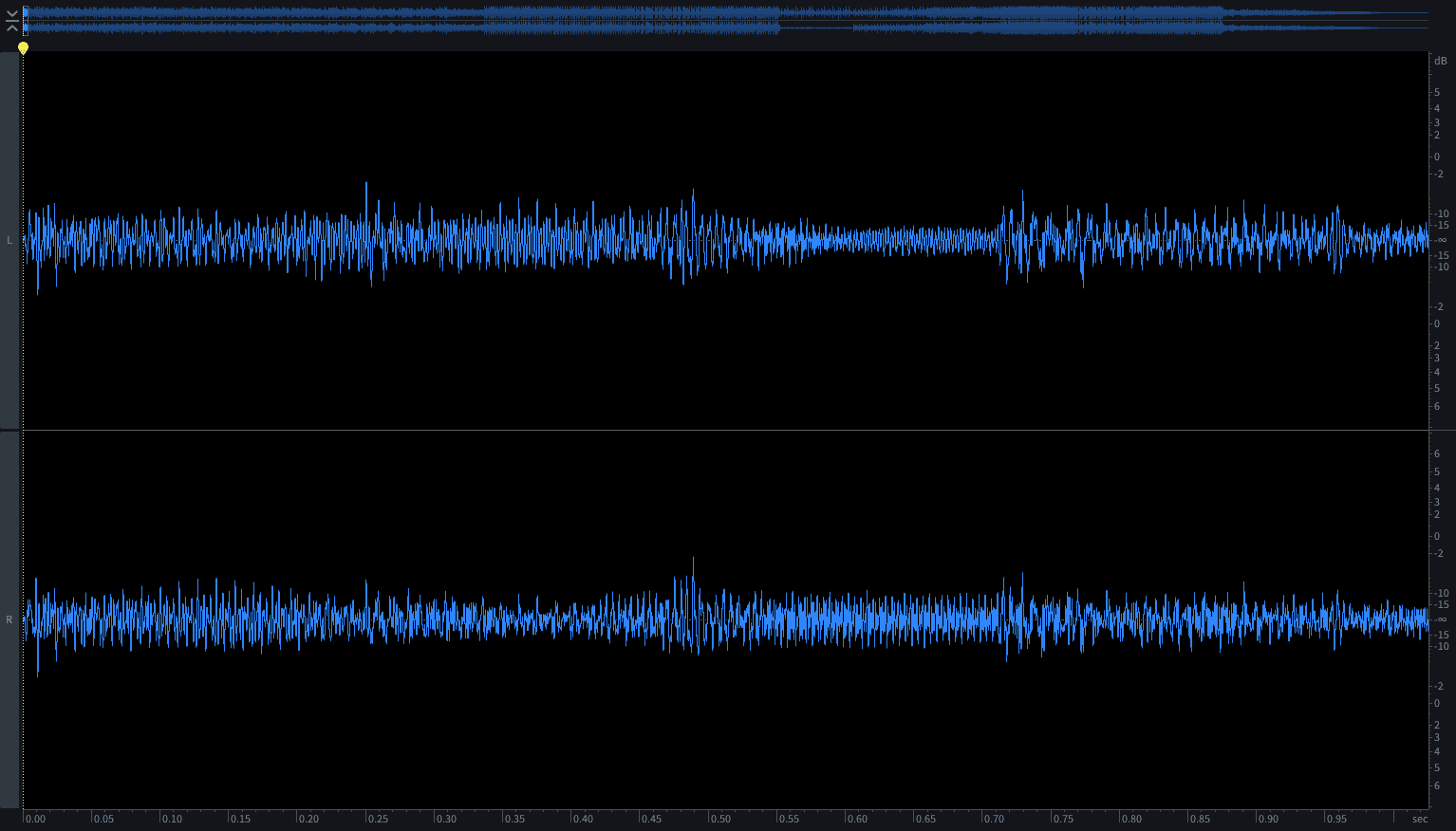

Aqui está a forma de onda do primeiro segundo de Digital Love, do Daft Punk.

O formato e a velocidade com que a forma de onda oscila determinam o tom e o timbre (ou seja, como o áudio resultante soará), enquanto a altura determina o nível desse som.

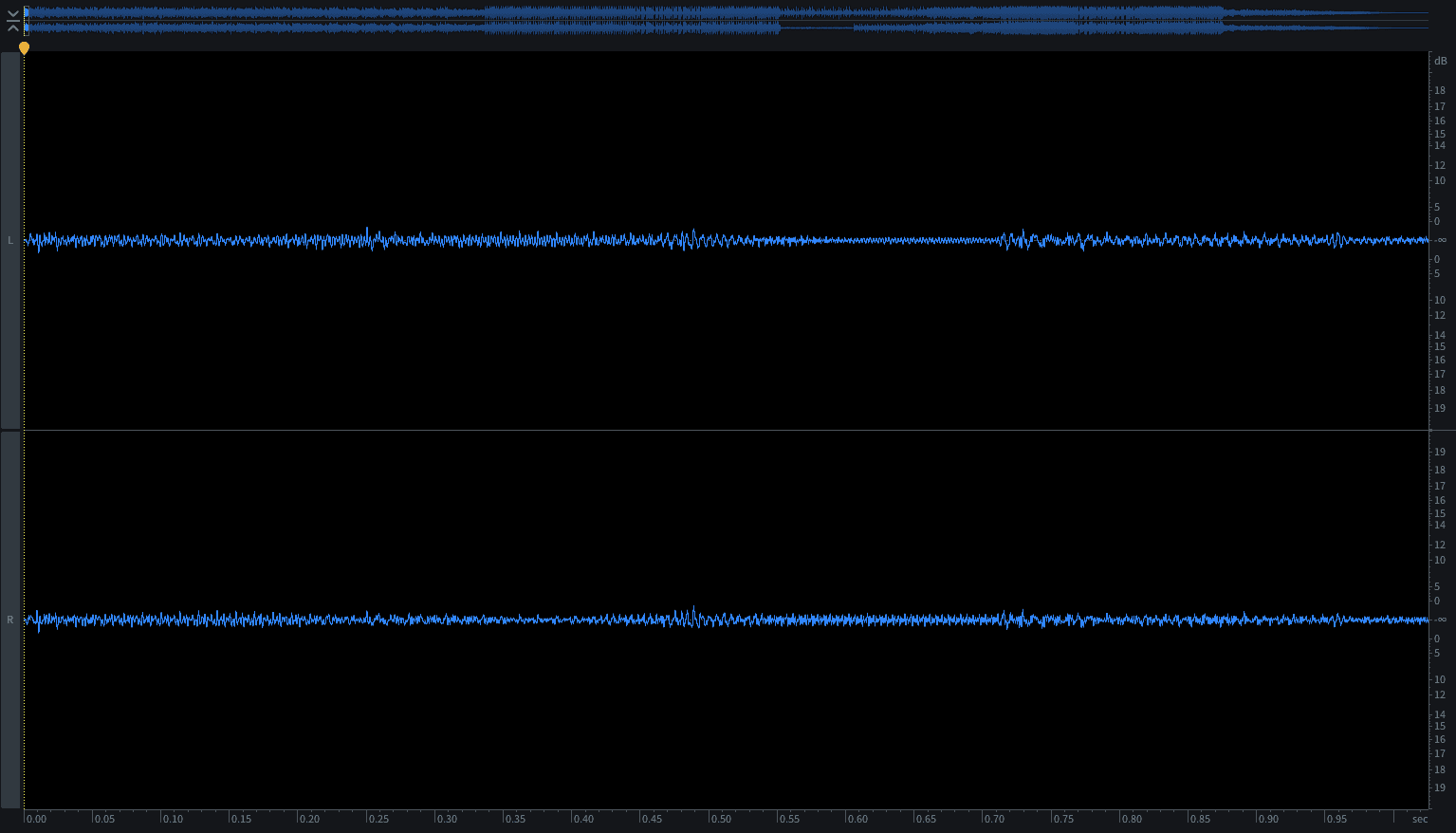

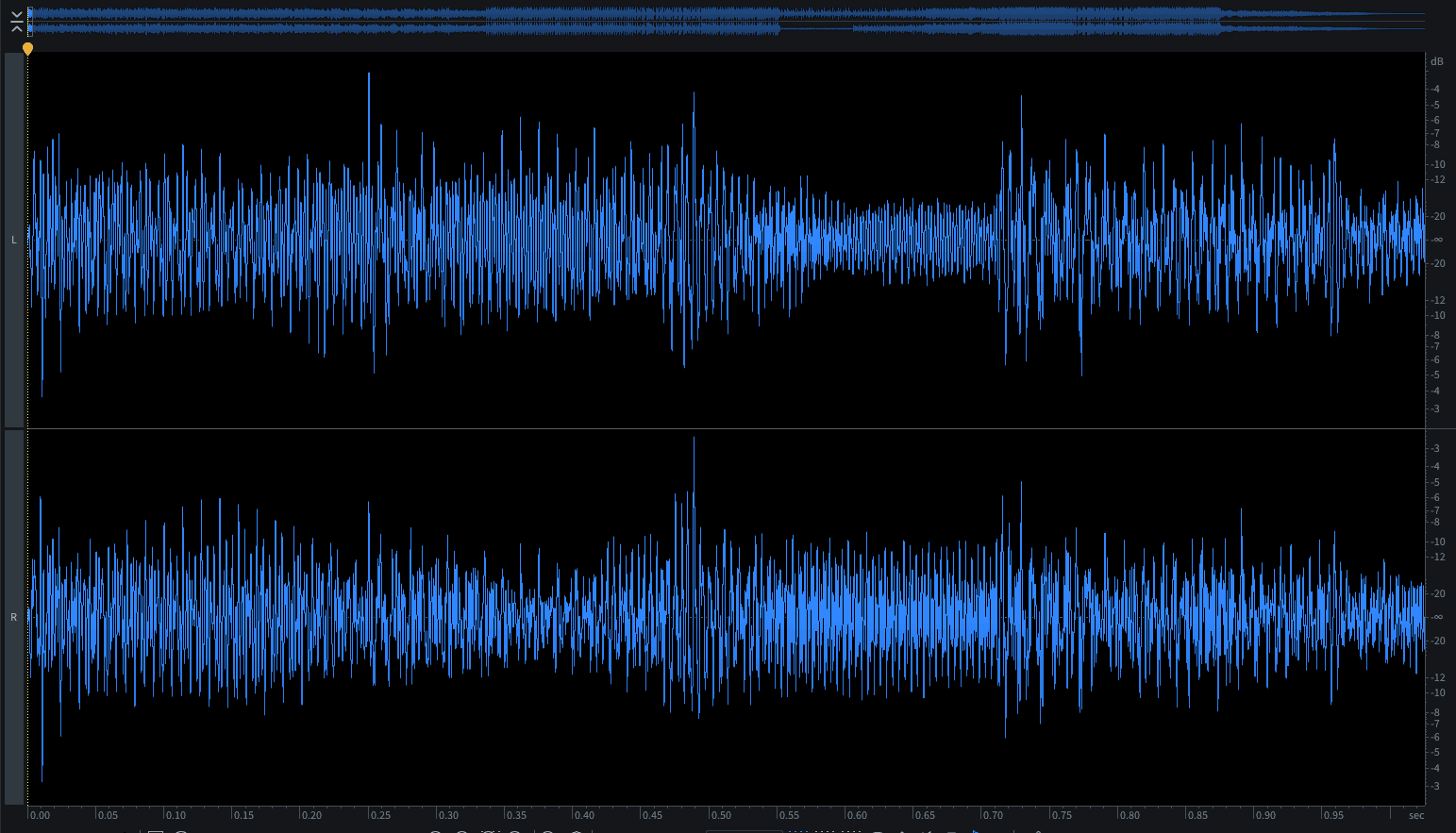

Agora compare estas duas.

Elas têm alturas diferentes, mas possuem o mesmo formato e oscilam na mesma velocidade, de modo que soarão iguais, embora a primeira seja mais silenciosa.

Como veremos, tanto o formato quanto a altura estão relacionados ao clipping.

Picos

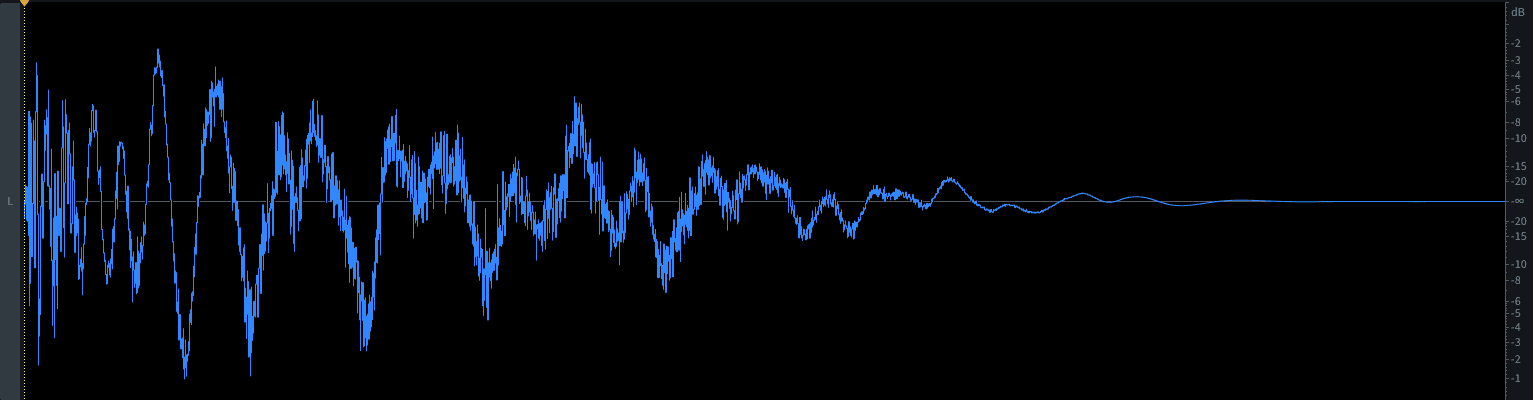

O termo “pico” refere-se ao valor mais alto de uma forma de onda em uma gravação ou sinal de áudio. Dê uma olhada no arquivo de áudio abaixo.

O pico é o valor máximo atingido e, em sistemas de áudio digital, é expresso como um valor em dBFS (consulte Um Guia Prático sobre Volume e Medição para saber mais sobre dBFS).

O pico para o sample de bumbo acima é -1 dBFS (1 dB abaixo de 0 dBFS).

O que é clipping?

Vamos expandir um pouco nossa definição anterior com a nossa nova bagagem sobre formas de onda.

Para ser preciso, clipping é o que acontece quando a intensidade (nível) de um sinal de áudio excede a capacidade do sistema de manter com precisão o formato da onda.

Em qualquer sistema, a partir de certo ponto, aumentar o nível do sinal alterará o formato da onda e, consequentemente, como ela soa.

Os picos, então, são parte fundamental do clipping.

Clipping analógico vs clipping digital

A primeira coisa a entender é a diferença entre o clipping que ocorre em válvulas e circuitos reais e o clipping que ocorre em sistemas digitais.

Em sistemas analógicos, as formas de onda cortadas são comprimidas de forma orgânica. A faixa dinâmica é reduzida, aumentando o volume percebido (consulte Um Guia Prático sobre Volume e Medição), mas haverá também um aumento na distorção analógica. Consequentemente, embora não seja o ideal para uma mixagem ou masterização limpa, os circuitos de clipping analógico são, de fato, ferramentas muito utilizadas para adicionar harmônicos aos sinais.

Os sistemas digitais, por outro lado, não geram naturalmente esse efeito de compressão. Sem uma intervenção, eles simplesmente cortam o topo da forma de onda diretamente, introduzindo muitas vezes distorções inharmônicas terríveis no sinal final.

Por isso, os sistemas digitais costumam usar algoritmos de proteção para evitar os ruídos indesejados. No entanto, mesmo em seu melhor desempenho, eles são projetados para ser o mais transparentes possível. Forçados ao extremo, eles começam a se degradar de forma pouco musical, em vez de adicionar harmônicos agradáveis ou uma compressão gradual. Sendo assim, geralmente não há benefício algum em sobrecarregar um sistema digital.

O que acontece com o som de um áudio saturado (clipped)?

O clipping pode causar diversos efeitos nos sinais de áudio.

Exemplos incluem:

– perda de frequências graves

– distorção/saturação

– transientes danificados

– estalos, cliques, distorção inharmônica (sistemas digitais)

– redução da faixa dinâmica

– arredondamento suave dos transientes

Alguns efeitos são positivos, outros negativos, e outros podem ser de ambos os tipos, dependendo do contexto.

Clipping ruim — coisas a evitar.

Quando falamos de clipping indesejado, geralmente nos referimos a algo que acontece no estágio de entrada de um dispositivo.

O clipping no estágio do conversor Analógico-Digital pode ser de péssimo tom. O limite rígido de 0 dBFS significa que, sem algoritmos de proteção, o clipping soaria menos como uma distorção harmônica criativa e mais como o demônio em pessoa jateando água em alta pressão direto nos seus tímpanos. E mesmo com esses algoritmos, você perderá definição, estragará seus transientes e correrá o risco de sofrer com distorções inharmônicas desagradáveis.

Sobrecarregar os canais de mixagem da sua DAW geralmente só ativará alguns algoritmos de proteção interna, resultando nos mesmos problemas citados. (Até mesmo os mixers analógicos mais baratos não soam bem quando distorcidos dessa forma.)

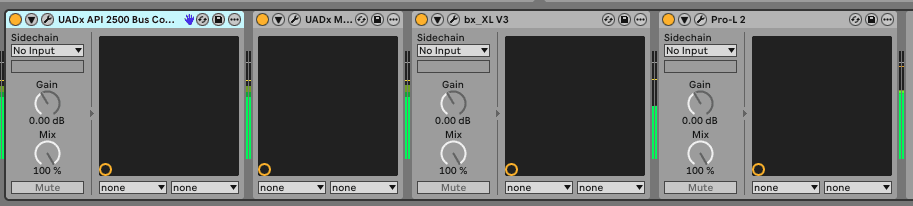

Os plug-ins são muito suscetíveis ao clipping indesejado, principalmente porque é muito fácil não perceber que isso está acontecendo ao encadear vários plug-ins — cada um pode introduzir seu próprio algoritmo anticlipping (ou distorcer de fato o sinal).

O analógico não está imune ao clipping ruim. Ele pode soar muito bonito, em especial com pré-amplificadores e válvulas de ponta. No entanto, mesmo que soe agradável no momento da captação, esse é um caminho sem volta. Você pode gravar de forma limpa e introduzir distorção analógica depois, com precisão e controle. Porém, uma vez gravado com distorção, não é possível remover o efeito futuramente.

Quando o assunto são problemas de clipping na etapa de mixagem e masterização, o Mix Check Studio pode dar uma força. Você só precisa enviar seu master ou pré-master e ele informará se está ocorrendo clipping e, caso sim, oferecerá sugestões práticas para contornar o problema.

Agora que já abordamos o clipping de forma criativa...

Quando o clipping é legal

É justo dizer que o clipping indesejado é aquele que não foi planejado e que causa problemas irreversíveis. Mas e quando nós queremos esse efeito?

Em sistemas analógicos, o clipping pode de fato trazer boas texturas. O analógico não tem um limite rígido de 0 dBFS. Os picos não são simplesmente fatiados no topo ou prensados contra um teto fixo; eles são achatados de forma progressiva. E, como já vimos, isso altera o som.

Feito de leve, especialmente através de válvulas ou fita, o efeito adiciona primeiro um calor sutil, também conhecido como saturação.

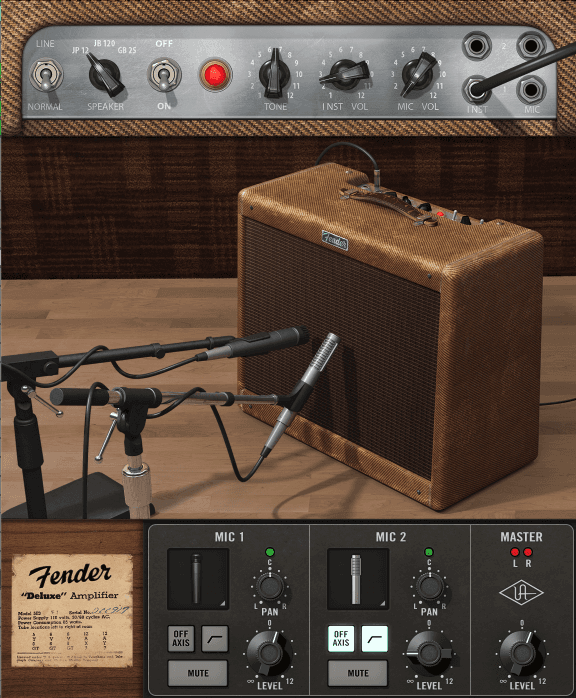

Se você forçar mais, o sinal começará a saturar de verdade (clipar), resultando em distorção. Por exemplo, ao elevar o nível do sinal de uma guitarra antes de ser amplificado, criamos aquela distorção fantástica ouvida em milhões de solos clássicos de guitarra.

E não são apenas guitarras. O clipping, sob a forma dessa distorção ou overdrive, pode dar personalidade a vozes, sintetizadores, baterias… qualquer coisa. Duplicando o sinal e distorcendo apenas uma das cópias, você consegue reter toda a dinâmica ampla da gravação original enquanto usufrui dos novos timbres do sinal distorcido.

A textura tímbrica da distorção varia de acordo com o equipamento utilizado, mas geralmente é de natureza harmônica, relacionada às próprias frequências do áudio de origem. Inclusive, existem plug-ins criados especificamente para simular esse tipo de comportamento característico do clipping analógico.

Na masterização e no processamento de baterias, o clipping também pode ser um forte aliado, e o chamado "soft clipping" é um exemplo disso. Ele atua atenuando (reduzindo) o sinal de forma preventiva, antes que o pico mais alto seja atingido, servindo assim para arredondar transientes agressivos.

O soft clipping também pode ser encontrado em alguns limitadores, aplicado antes do estágio principal de limitação de sinal, o que resulta em um comportamento muito mais suave do que o limitador "brickwall" sozinho (veja o artigo Desmistificando a Faixa Dinâmica - Em breve).

Headroom faz a diferença

Voltando ao clipping indesejado, o segredo para fugir dele é saber gerenciar o nosso headroom. E o headroom tem tudo a ver com a distância entre o nível do nosso áudio e o nosso teto limite.

O teto em sistemas de áudio digital é o valor de 0 dBFS, ponto acima do qual o sinal não consegue passar. Como estamos constantemente manipulando os canais de várias formas, tudo o que fizermos pode alterar a intensidade do sinal e afetar seus picos.

Por isso, é muito importante deixar uma margem de headroom segura.

Tudo gira em torno do ganho (gain staging)

O jeito mais fácil de controlar o headroom é não adicionar ganho em excesso no estágio de entrada. Ou, se o sinal original já for muito alto, atenuar o nível de entrada.

Gerenciar o nível do sinal ao longo de cada etapa do processo é crítico e tem um nome técnico: estrutura de ganhos (gain staging).

A gravação, o processamento e a mixagem de áudio são feitos em uma série de etapas, e cada novo processo — compressão, equalização, simulação de fita, etc. — é uma etapa em si, com sua própria entrada e saída. A estrutura de ganhos consiste em estar constantemente ajustando o volume para atender aos requisitos de cada uma dessas etapas.

A margem de headroom ideal varia. Tomemos o exemplo da gravação de áudio. Em sistemas puramente digitais, nos quais não há ruído analógico inerente ao circuito e onde a perda de fidelidade em níveis baixos é insignificante, você pode tranquilamente deixar de 10 dB a 20 dB de headroom sem prejudicar o som.

Já em caminhos analógicos, sempre há certa quantidade de ruído ou resíduos elétricos, como zumbidos (hum). Sinais muito baixos acabarão se perdendo no ruído de fundo (noise floor). Se você gravar áudio com ganho de entrada baixo demais e depois tentar aumentá-lo, o ruído indesejado de todo o caminho percorrido também será amplificado, tornando o áudio às vezes inutilizável. Isso acontece com muita frequência em gravações feitas em fita ou através de pré-amplificadores analógicos.

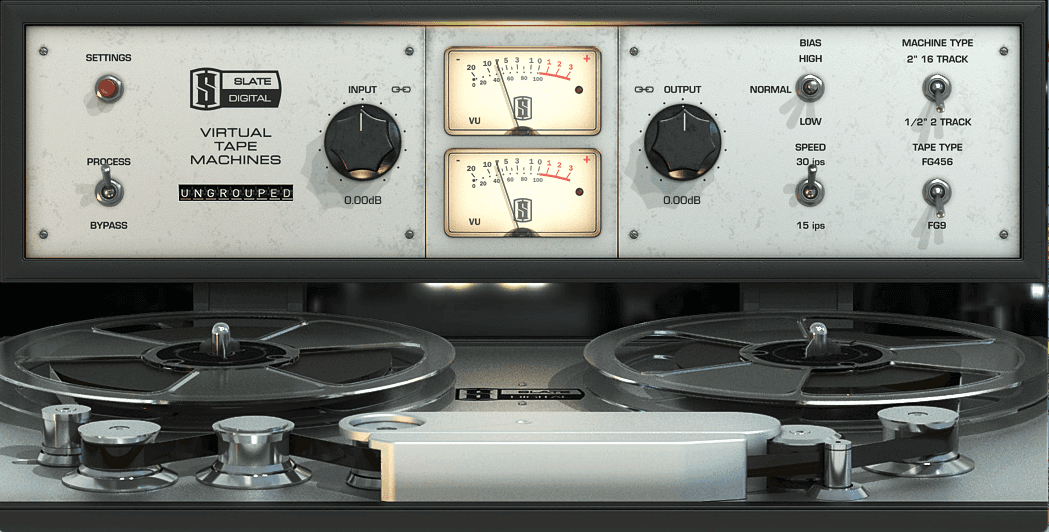

E mesmo se limitando à DAW, a maioria dos simuladores de fita e recriações de consoles analógicos possui simulações que reproduzem esse ruído. Se você enviar um sinal muito fraco de um sintetizador virtual para um plug-in desse tipo e depois exportar o canal (fazendo o bounce para um arquivo de áudio definitivo), a proporção excessiva de ruído em relação ao som do sintetizador ficará eternizada naquele novo arquivo.

Não há regras rígidas e definitivas, mas como boa prática, tente deixar pelo menos de 6 dB a 10 dB de headroom ao gravar em sua DAW. Em canais analógicos, certifique-se de que o nível do sinal seja alto o suficiente para que você não consiga ouvir o chiado de fundo sem precisar subir demais o volume dos seus monitores.

Headroom na mixagem

Vale ressaltar que o headroom não se restringe a canais individuais. Na mixagem, aplica-se o mesmo conceito. Se você inicia sua mixagem com o canal do bumbo muito próximo do nível máximo, a música como um todo não apenas sobrecarregará o canal master quando os outros instrumentos entrarem, mas você também ficará sem margem de headroom futura para dar destaque ao bumbo caso precise.

True Peak (Pico real)

É impossível debater clipping sem falar de pico real (true peak). Os true peaks são um efeito colateral da maneira como as tecnologias digitais capturam o som. Ao contrário do analógico, que representa as ondas reais de maneira contínua, o digital captura fatias do som como se fossem fotos sequenciais.

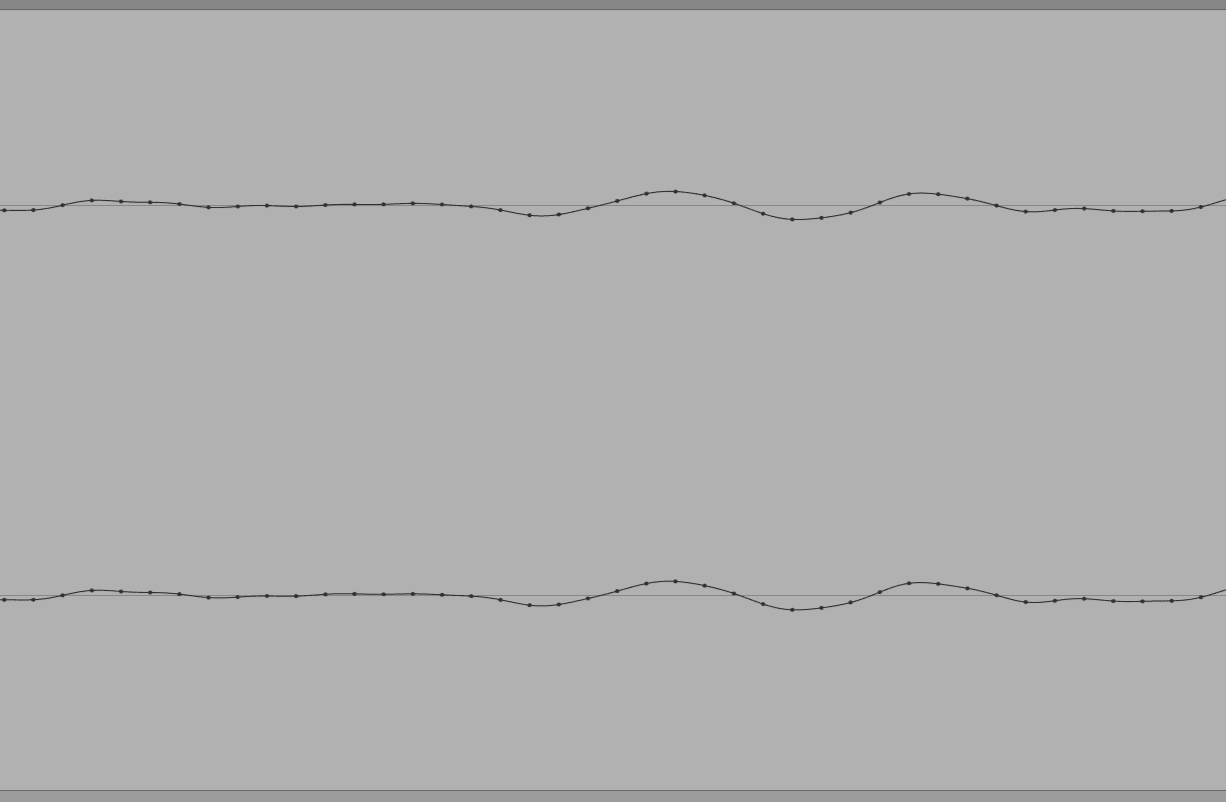

Dê uma olhada nesta forma de onda no Ableton Live.

Cada ponto representa uma amostra individual — pontos em um gráfico. A linha contínua e suave exibida entre eles não existe de fato no áudio digital, ela serve apenas para mostrar o resultado esperado quando essas amostras forem convertidas novamente em uma onda analógica contínua.

Portanto, quando o programa nos indica o nível máximo de pico de um arquivo de áudio, ele está exibindo apenas o ponto mais alto naquele gráfico de amostras. Mas quando esse áudio volta para o plano analógico, o conversor digital-analógico precisa preencher os espaços vazios entre os pontos. E tudo bem na maioria das vezes. No entanto, os limitadores brickwall digitais modernos costumam forçar muito o sinal. Vamos ver o que pode acontecer.

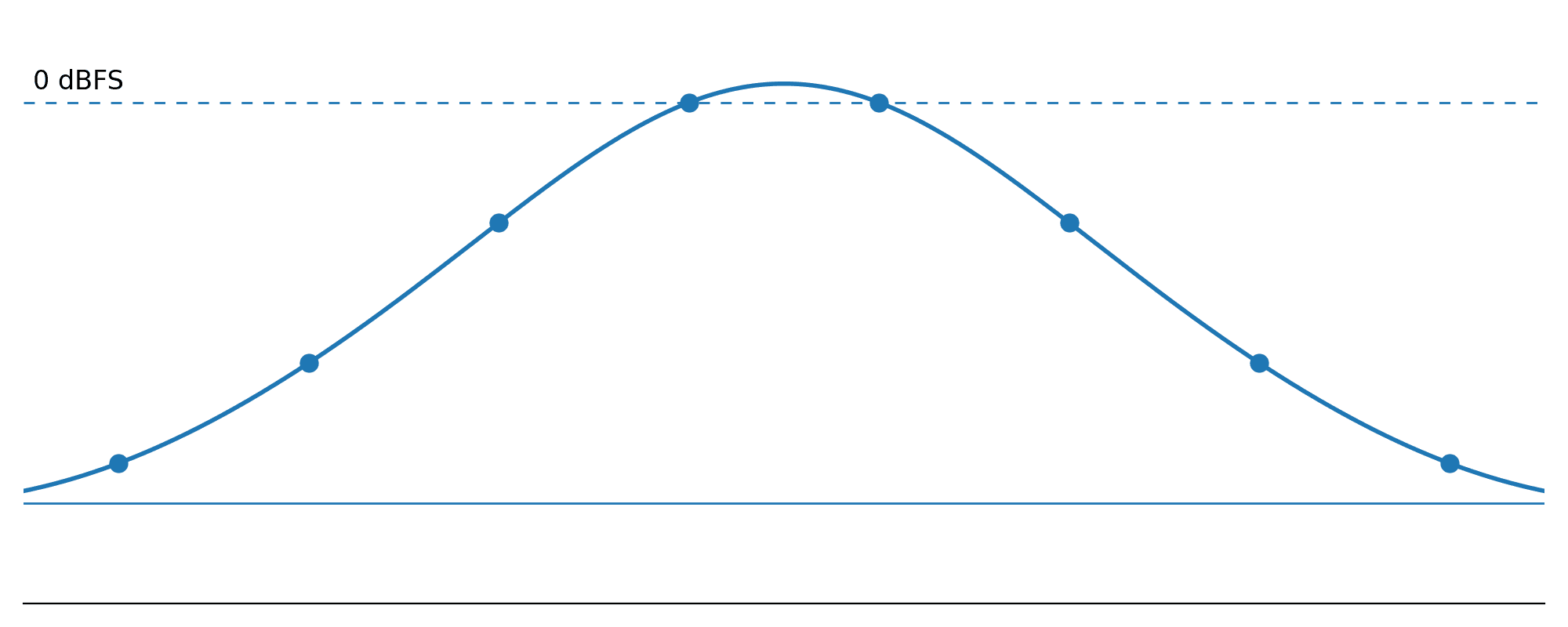

Percebeu as duas amostras consecutivas em 0 dBFS, no limite máximo do áudio digital? Para transformar essas informações em som real, o conversor digital-analógico gerará um novo pico entre as duas amostras para completar o desenho da onda. Um novo pico entre amostras (inter-sample peak ou ISP) surgirá. Este é o pico "real" (true peak) — o pico que de fato surge quando o áudio digital vira sinal analógico nos alto-falantes de reprodução.

De modo geral, os softwares e hardwares que usamos para fazer música dão conta desses true peaks sem problemas e nem os notamos. No entanto, os conversores de áudio mais simples de dispositivos voltados a consumidores comuns às vezes sofrem com isso, e a presença de picos entre amostras severos e frequentes pode provocar clipping em suas caixas de som e fones.

O true peak, então, é um cálculo que prevê o pico real no mundo físico, permitindo que a gente faça os ajustes necessários antes de gerar problemas de reprodução para os ouvintes.

Limitadores de True Peak

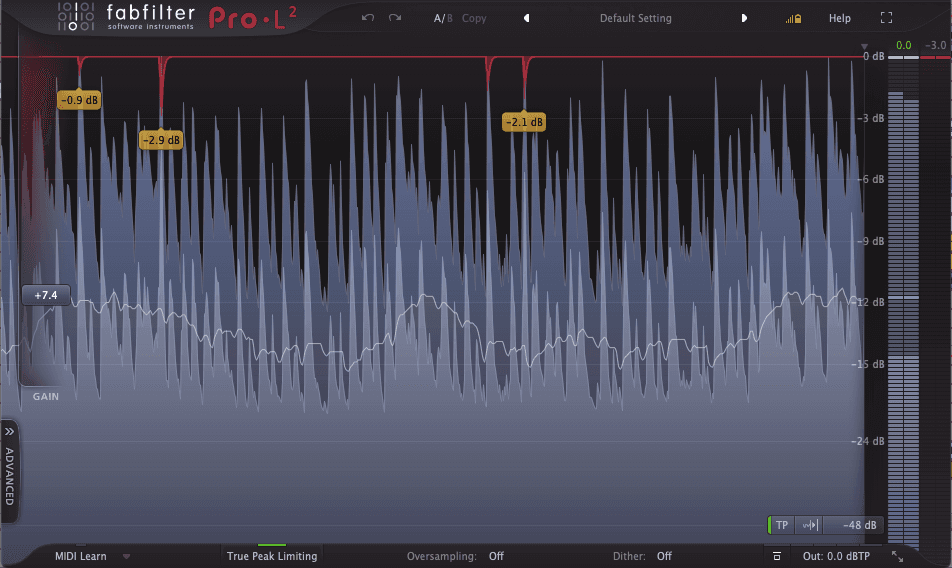

Uma excelente saída para evitar esses estalos é adotar um limitador de true peak. Ele utiliza um processo conhecido como sobreamostragem (oversampling), que aumenta virtualmente a resolução do áudio dentro do processador, permitindo que o plugin identifique esses picos virtuais e comprima o sinal antes que causem problemas.

O principal revés no uso de limitadores de true peak é o impacto sobre os transientes de ataque, que podem acabar soando mais opacos ou menos definidos. Produtores de música eletrônica e dance, por exemplo, muitas vezes percebem que a pegada e a batida forte de seus bumbos e caixas sofrem um bocado com a ação desse limitador.

No fim das contas, a discussão segue acalorada entre engenheiros de masterização: vale mais usar um limitador de true peak ou manter o controle manual sobre os picos enquanto se usa um limitador tradicional com valores mais moderados?

Mas o fato é que, enquanto houver pessoas transmitindo e consumindo música digital em dispositivos populares, o conceito de true peak seguirá obrigatório ao masterizar.

Independentemente da sua postura técnica sobre isso, picos reais desenfreados geram problemas na reprodução e podem até fazer com que plataformas de streaming façam reajustes não planejados no volume da sua música.

Avaliar suas faixas usando o Mix Check Studio ajuda muito a identificar picos reais abusivos e fornece dicas eficientes para colocá-los no lugar.

Considerações finais

Por fim, descobrimos que o clipping é uma espécie de anti-herói controverso ao produzir música. Desde que você o tenha sob controle com objetivos claros, ele pode adicionar caráter e energia ao som, ajudar na compressão de transientes e até salvar uma linha de voz ou gravação instrumental meio sem vida.

Mas não vire as costas para ele por um segundo sequer. Se deixado solto para agir, ele prejudicará drasticamente suas trilhas, roubará o impacto dos seus subgraves, bagunçará a dinâmica rítmica e deixará um aspecto sujo e indesejado nas suas masters.

Mas não precisa se desesperar. Agora você conhece as fraquezas dele e sabe exatamente onde intervir sempre que ele agir de má fé ou aparecer onde não é bem-vindo.

Mantenha a atenção. Fique de olho nos seus medidores. Abuse do headroom.

Agora que você já domina os segredos do clipping e do headroom, que tal conferir nossos artigos relacionados sobre dinâmica - em breve e loudness?
